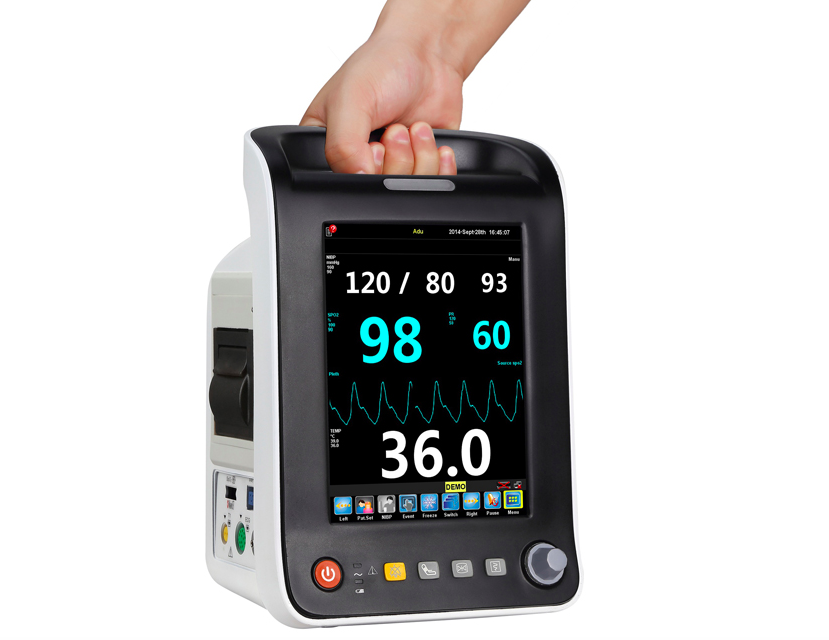

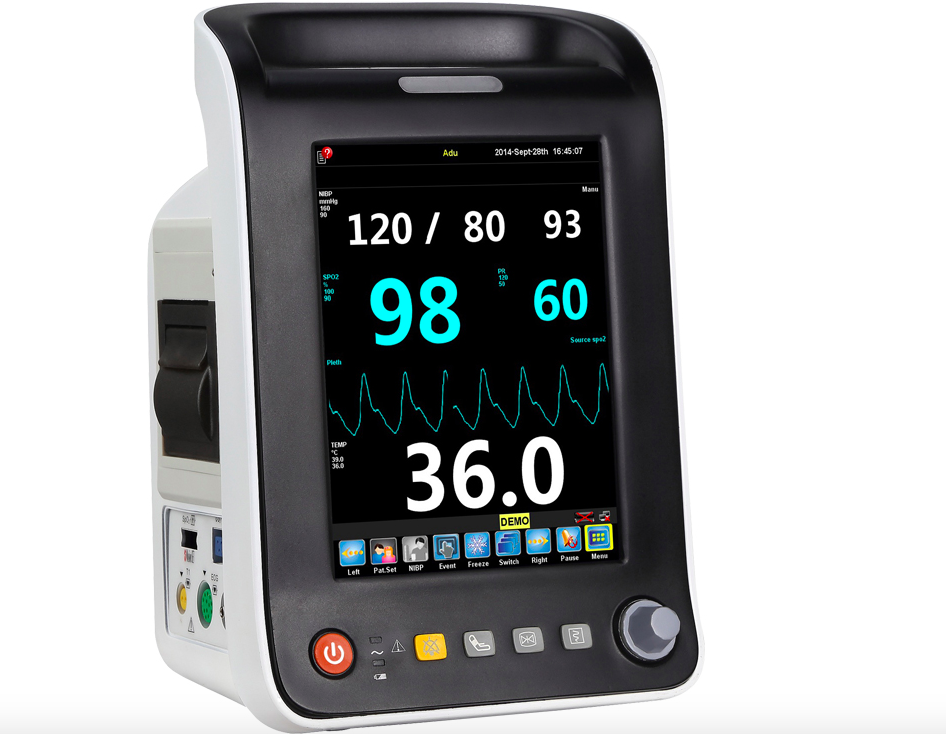

Monitor Paziente parametri non invasivi AQUARIUS PLUS

Monitor Paziente parametri non invasivi AQUARIUS PLUS

1,464.00

Parametri Base:

ECG (5 derivazioni) + RESP + SpO2 Northern 0003 + FP + NIBP + TEMP +Batteria Li-ion

Parametri aggiuntivi configurabili:

SpO2 Masimo SET, SpO2 Nellcor, SpO2 Northern 0039, EtCO2 Sidestream/Mainstream (differenti marche: Northern, Phasein, Respironics), Temperatura rapida (termometro timpanico infrarossi)

Opzioni aggiuntive configurabili:

Stampante termica (3 canali), Display touch-screen, Lettore bar code, Porta LAN, Wireless LAN, rete mobile 3/4G

Accessori standard inclusi:

N.01 Cavo ECG riutilizzabile a 5 terminali

N.01 Sensore SpO2 a clip riutilizzabile misura adulto

N.01 Bracciale NIBP riutilizzabile misura adulto (standard)

N.01 Tubo prolunga NIBP

N.01 Sonda di temperatura

N.01 Batteria Li-ion

N.01 Cavo di alimentazione

N.01 Manuale utente in lingua italiana

CARATTERISTICHE PRINCIPALI

Display LCD TFT a colori da 8″
Leggero e compatto perfetto per il trasporto
Monitoraggio dei 6 parametri base ECG, RESP, SpO2, PR, NIBP, TEMP e parametri aggiuntivi opzionali
Dotato di batteria ricaricabile Li-ion dalla lunga durata (oltre 12 ore di monitoraggio in continuo)
Differenti modalità di visualizzazione selezionabili
Modalità di monitoraggio in continuo o per misurazioni spot
Adatto per pazienti Adulti, Bambini e neonati
Possibilità di connessione Wired o Wireless alla centrale di monitoraggio (opzionale)
Supporto per lettore di codice a barre
Stampante termica a 3 canali (opzionale)
Rivisualizzazione di trend tabellari e grafici
Visualizzazione di 48 ore di forme d’onda per ogni paziente (memorizzazione su SD Card)

SPECIFICHE TECNICHE

Classificazione

Standard Sicurezza: IEC60601-1
Compatibilità Elettromagnetica: IEC 60601-1-2 Gruppo I classe B
Tipo di protezione contro scariche elettriche: Classe con alimentazione interna
Livello di protezione contro scosse elettriche: ECG/NIBP/SpO2/PR/TEMP/RESP: CF (prova di defibrillazione)
Livello di protezione contro rischi di incendio di miscele per anestesia infiammabili: non protetto (stato normale)
Livello di protezione contro danneggiamenti per ingresso di acqua: IPX1
Modalità di funzionamento: continuo
Tipo di apparecchio: Portatile
Direttiva comunitaria: 2007/47/CE
Classificazione di utilizzo: IIB
Modalità funzionamento: continua
CND: Z12030020202
RDM: 1453403

Requisiti Ambientali

Temperatura di esercizio: 0 – 40°C
Umidità di esercizio: 15 – 85%, in assenza di condensa
Altitudine: -500 – 4600m (-1640 – 15092 piedi)
Temperatura di stoccaggio: –20 – 60°C
Umidità di stoccaggio: 10 – 95%, in assenza di condensa

Alimentazione

Rete elettrica CA

Tensione di entrata:
Corrente di entrata:
Frequenza:
Batteria interna

Tipo: al litio (Li-ion)
Tensione nominale: d.c. 14,8V
Capacità: 2600mAh
Tempo di funzionamento: circa 120 minuti
Tempo di ricarica: circa 3 ore al massimo (in stato di avviamento o in modalità di standby)

Involucro

Dimensioni: 175x275x175mm (larghezza×altezza×profondità)
Peso: < 3kg

Display

Tipo: TFT a cristalli liquidi a colori

Dimensioni: 8″

Risoluzione: 800×600 pixel

Tracce: 3 forma d’onda visualizzatili oltre parametri numerici

Touch screen: opzionale

Indicatori LED

Spia di allarme: 1 (giallo e rosso)

Indicatore di alimentazione (CA): 1 (verde)

Indicatore livello batterie: 1 (verde)

Indicatore Audio

Altoparlante: Fornisce segnalazioni acustiche di allarme (45 ~ 85dB), toni tastiera e tono pulsazione. Le segnalazioni acustiche di allarme sono conformi alle norme EN475 e IEC60601-1-8

Stampante (opzionale)

Tipo: Punto termico Risoluzione orizzontale: 32 punti/mm

Risoluzione verticale: 8 punti/mm

Lunghezza della carta: 20m

Velocità di stampa: 12.5mm/s, 25mm/, 50mm/s

Numero forme d’onda stampate: massimo 3 onde

Allarmi

Ritardo allarme: spento oppure 1s, 2s, 3s, 4s, 5s, 6s, 7s, 8s; dipende dalla configurazione; di default è pari a 4s.

Durata della pausa: 1min, 2min, 3min, 4min, 5min, 10min, 15min oppure infinita; dipende dalla configurazione; di default è 2min.

Comandi

Manopola di comando: 1 manopola, su cui agire mediante rotazione in senso orario/antiorario o mediante pressione. Touch screen: opzionale

Pulsanti: 5 pulsanti: accensione/spegnimento, silenziatore allarme, funzione congelamento onda, stampa

Connettori

Alimentazione: 1 connettore di alimentazione c.a.

Parametro: SpO2, NIBP

Interfaccia USB: 2 porte per effettuare l’aggiornamento del dispositivo

Rete: 1 connettore RJ45 per reti di tipo standard, 100 BASE-TX (Opzionale)

Interfaccia segnale I/O: standard DB9

Equipotenzialità: 1 connettore di massa equipotenziale

Rete Wireless (opzionale)

Normative di riferimento: IEEE 802.11b, compatibile Wi-Fi

Campo di frequenza: 2,412 – 2,462 GHz

Distanza di sicurezza: 10 m (area circolare centrata su AP con il diametro di 10 m)

Velocità massima di trasferimento dati: 11 Mb/s

Memorizzazione dati

Dati di trend: Trend lungo: 120 ore, risoluzione minima pari a 1 min

Trend breve: 1 ora, risoluzione minima 1s

Eventi di allarme: 200 eventi di allarme parametri

Rilevamenti NIBP: 1000 gruppi NIBP

ECG (elettrocardiogramma)

Tipo di derivazione: 3 deriv. (I, II, III); 5 deriv. (I, II, III, aVR, aVL, aVF e V)

Definizione delle terminazioni: AHA, EURO

Selezione della sensibilità: 2.5mm/mV (×0.25), 5mm/mV (×0.5), 10mm/mV (×1.0), 20mm/mV (×2.0)

Velocità di scansione: 6.25mm/s, 12.5 mm/s, 25 mm/s, 50 mm/s

Ampiezza di banda: modalità di diagnosi 0.05Hz~100Hz; modalità di monitoraggio 0.5Hz~40HzM;

Modalità chirurgia 1Hz~20Hz; modalità filtro forte 5Hz~20Hz CMRR: >100dB

Disturbo frequenza: 50/60Hz il disturbo di frequenza prefissata può essere impostato su acceso o spento
Impedenza differenziale in entrata: >5MΩ
Tensione di derivazione (CC): ±400mV
Tempo di recupero dopo la defibrillazione: < 3 s (nelle modalità monitoraggio e chirurgia)
Segnale di calibrazione: 1 mV (valore da picco a picco), precisione: ±3%

FC (frequenza cardiaca)

Campo di misura: Adulto 15 – 300 bpm; Bambino/Neonato 15 – 350 bpm
Risoluzione: 1bpm
Accuratezza: ±1 bpm o ±1%, a seconda di quale sia superiore
Sensibilità: 200 μV (derivazione II)
Tempo di risposta a variazioni della FC: tempo da 80 a 120 ppm ≤10 sec.; tempo da 80 a 40 bpm ≤10 sec.

Pulsazioni battito

Indicatore di pulsazioni: Le pulsazioni di battito con le seguenti caratteristiche sono contrassegnate dall’indicatore BATTITO.

Ampiezza ±4mv ~ ±700mv; Durata 0.2ms ~ 2.0ms; Tempo di salita 10 us – 100 μs

Respiro

Tecnica di misurazione: Impedenza toracica
Derivazione: derivazione I, II (predefinita deriv.II)
Guadagno onda: ×0.25, ×0.5, ×1, ×2
Gamma prova di impedenza respirazione: 0.5-5Ω
Gamma di impedenza linea di base: 500-4000Ω
Velocità di scansione: 6.25mm/s, 12.5 mm/s, 25mm/s

SpO2 NORTHERN 0003 (standard)

Campo di misura: 0%~100%
Risoluzione: 1%
Accuratezza: ±2% 70%~100% (pazienti adulti/pediatrici, assenza di mobilità); ±3% 70%~100% (pazienti neonati, assenza di mobilità); non definito (0% – 69%)
Frequenza di aggiornamento: 1 s
Limiti allarme importabili: limite superiore 1%~100%; limite inferiore 0%~99%

PR

Campo di misura: 30~254bpm
Risoluzione: 1%
Accuratezza: ±2 bpm (assenza di mobilità); ±5 ppm (condizioni di mobilità)

SpO2 NORTHERNn 0039 (opzionale)

Campo di misura: 0%~100%
Risoluzione: 1%
Accuratezza: ±2% 70%~100% (pazienti adulti/pediatrici, assenza di mobilità); ±3% 70%~100% (pazienti neonati, assenza di mobilità); non definito (0% – 69%)
Frequenza di aggiornamento: 1 s
Indice di variabilita’ pletismografica (PVI): 0 – 100%
Limiti allarme importabili: limite superiore 1%~100%; limite inferiore 0%~99%

PR

Campo di misura: 30~254bpm
Risoluzione: 1%
Accuratezza: ±2 bpm (assenza di mobilità); ±5 ppm (condizioni di mobilità)

SpO2 MASIMO SET (opzionale)

Campo di misura: 0%~100%
Risoluzione: 1%
Accuratezza: ±2% 70%~100% (pazienti adulti/pediatrici, assenza di mobilità); ±3% 70%~100% (pazienti neonati, assenza di mobilità); non definito (0% – 69%)
Frequenza di aggiornamento: 1 s
Indice di variabilita’ pletismografica (PVI): 0 – 100%
Indice di perfusione (PI): 0.02 – 20%
Limiti allarme importabili: limite superiore 1%~100%; limite inferiore 0%~99%

PR

Campo di misura: 25~240bpm
Risoluzione: 1%
Accuratezza: ±3 bpm (assenza di mobilità); ±5 ppm (condizioni di mobilità)

SpO2 NELLCOR (opzionale)

Campo di misura: 0%~100%
Risoluzione: 1%
Accuratezza: ±2% 70%~100% (pazienti adulti/pediatrici, assenza di mobilità); ±3% 70%~100% (pazienti neonati, assenza di mobilità); non definito (0% – 69%)
Frequenza di aggiornamento: 1 s
Indice di perfusione (PI): 0.02 – 20%
Limiti allarme importabili: limite superiore 1%~100%; limite inferiore 0%~99%

PR

Campo di misura: 20~300bpm
Risoluzione: 1%
Accuratezza: ±3 bpm (20-250); indefinito (251 – 300)

NIBP (pressione non invasiva)

Tecnica di misurazione: Oscillazione automatica
Parametri visualizzati: Pressione sistolica, pressione diastolica e pressione media
Modalità di funzionamento: Manuale, automatica e continua
Tempo di misurazione tipico: 70 ~ 40s
Campo di misura in modalità normale (mmHg)

Pressione sistolica

Adulto: 40-270

Bambino: 40 – 200

Neonato: 40 – 135

Pressione diastolica

Adulto: 10-210

Bambino: 10 – 150

Neonato: 10 – 100

Pressione media

Adulto: 20 – 230

Bambino: 20 – 165

Neonato: 20 – 110

Precisione del rilevamento: Errore massimo (valore medio) ±5 mmHg;
Deviazione massima (valore standard): 8 mmHg
Risoluzione: 1 mmHg
Intervallo di rilevamento in modalità automatica: 1/2/3/4/5/10/15/30/60/90/120/180/240/480 minuti
Protezione da sovrimpressione: doppia protezione di sicurezza Software e Hardware
Pressione bracciale: 70 ~ 280 mmHg

Temperatura

Numero di canali: 1 canale
Tecnica di misurazione: termistore
Campo di misura: 5~50°C (41~122°F)
Risoluzione: 0,1°C
Accuratezza: ±0.1°C

TERMOMETRO TIMPANICO INFRAROSSI (opzionale)

Campo di misura: 34 ~ 42.2°C
Accuratezza: ± 0,2°C (≥ 35°C ~ ≤42,2°C); ± 0,3°C (<35°C ~ ≥34°C)

EtCO2 SIDESTREAM MASIMO PHAISEN Phaisen ISA (opzionale)

Campo di misura CO2: 0 to 150 mmHg – 0 ~ 25 vol%
Accuratezza: 0.2% +2% (0 ~ 15 vol%); non specificato (15 ~ 25 vol%)
Tempo di avviamento: <10s (indica il valore alla massima precisione)
Tempo di risposta: < 3 s
Tempo di salita (Flusso di campionamento 50 ml/min): ≤200ms
Campo di misura AwRR: 0 ~ 150 ±1 rpm

EtCO2 MAINSTREAM MASIMO PHAISEN IRMA (opzionale)

Campo di misura CO2: 0 ~ 25 vol%
Accuratezza: 0.2% +2% (0 ~ 15 vol%); non specificato (15 ~ 25 vol%)
Tempo di avviamento: <10s (indica il valore alla massima precisione)
Tempo di risposta: < 1 s
Tempo di salita Inspiratoria (@10 l/min): ≤90ms
Campo di misura AwRR: 0 ~ 150 ±1 rpm

Descrizione

Aquarius PLUS è un monitor multiparametrico per la rilevazione dei parametri di base.

Compatto e leggero è stato ideato per rispondere alle esigenze cliniche basilari è adatto all’utilizzo sia all’interno ma anche all’esterno delle strutture ospedaliere grazie alla sua maneggevolezza e semplicità di trasporto è la soluzione perfetta per posto letto in reparti base ed in ambulanza.

Il monitor Aquarius PLUS è indicato per pazienti adulti, pediatrici e neonatali ed è dotato di un’ampio display da 8 pollici che permette una visualizzazione di tre tracce (ECG, SpO2, RESP) oltre a valori numerici.

Aquarius PLUS permette la rilevazione dell’elettrocardiogramma del paziente fino a 7 derivazioni, la rilevazione del respiro con metodo impedenziometrico, garantisce precise e rapide misurazioni NIBP, permette la misurazione della saturazione di ossigeno, consentendo la scelta tra tre tecnologie SpO2 dei migliori brand attualmente presenti sul mercato infine è possibile effettuare il monitoraggio della Temperatura Cutanea con sonde di temperature YSI compatibili

Il monitor segni vitali Aquarius PLUS può essere implementato con il modulo per la rilevazione della Temperatura timpanica rapida (opzionale), grazie alla quale è possibile effettuare rilevazioni della temperatura corporea in modo affidabile e nel giro di secondi.

Inoltre il monitor può essere richiesto configurato con il modulo per la rilevazione della EtCO2 Sidestream o Mainstream consentendo la scelta tra 3 tecnologie.

Il monitor Aquarius PLUS è la soluzione ideale per coloro che intendono avvalersi di un prodotto compatto, leggero e dalla elevata qualità ed affidabilità ad un prezzo contenuto.
